Compact CNC Slant Bed Lathe TCK36A: Keakuratan Menghemat Ruang Untuk Pembuatan Cetakan Efisiensi Tinggi
Compact CNC Slant Bed Lathe TCK36A: Keakuratan Menghemat Ruang Untuk Pembuatan Cetakan Efisiensi Tinggi
Tempat asal:
Tengzhou, Shandong
Nama merek:
JingOne Machine
Sertifikasi:
CE Certifications
Nomor model:
TCK36A
Hubungi Kami
Minta Kutipan
Rincian produk
Diameter ayunan maks:
360mm
Max.Turning Panjang:
300mm
Ukuran Chuck:
6 inci
Kecepatan spindel:
3500rpm
Tipe Hidung Spindel:
A2-5
Kapasitas maks.bar:
45mm
tipe menara:
Menara servo 8 stasiun
Tenaga Motorik Utama:
5,5kW
Syarat Pembayaran & Pengiriman
Kuantitas min Order
1
Harga
Start from 15000 USD
Kemasan rincian
Kasus kayu lapis
Waktu pengiriman
30 hari
Syarat-syarat pembayaran
T/T
Menyediakan kemampuan
50 terkirim/bulan
Produk terkait
Mesin Bubut CNC Jalur Kotak Tugas Berat TCK63E-1000: Torsi Motor 18Nm Untuk Pemotongan Berat yang Stabil
Dapatkan Harga Terbaik
Compact CNC Slant Bed Lathe TCK36A: Keakuratan Menghemat Ruang Untuk Pembuatan Cetakan Efisiensi Tinggi
Dapatkan Harga Terbaik
Hubungi Kami
Hubungi Sekarang
Deskripsi Produk

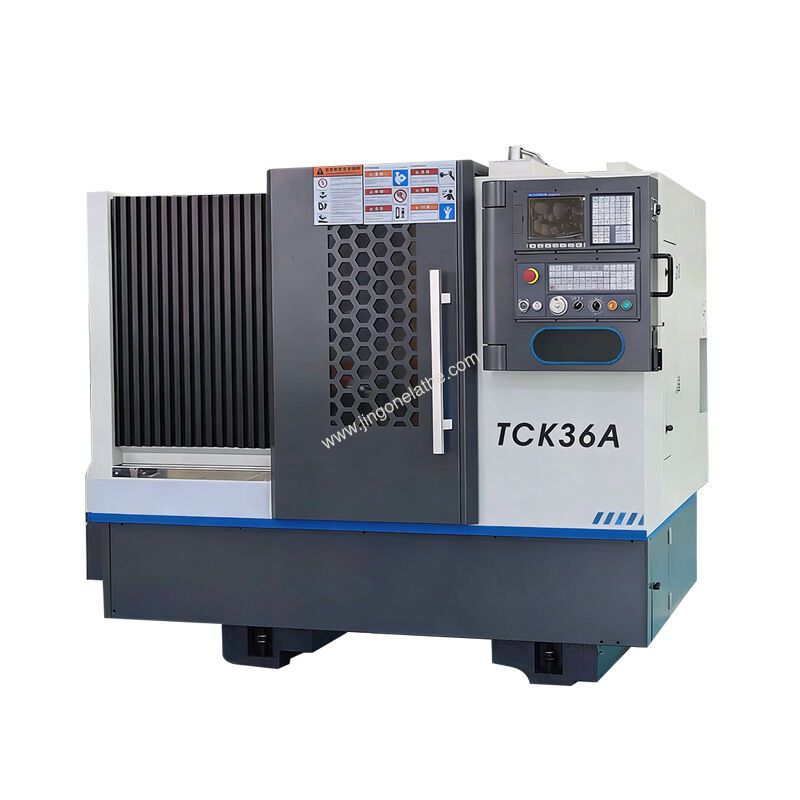

Mesin Bubut CNC Kompak Tempat Tidur Miring TCK36A: Presisi Hemat Ruang untuk Pembuatan Cetakan Efisiensi Tinggi
Model: TCK36A | Kata Kunci Utama: Mesin bubut CNC tempat tidur miring kompak
Ringkasan
Mesin bubut CNC tempat tidur miring kompak TCK36A adalah solusi hemat ruang untuk pembuatan cetakan presisi tinggi dan produksi suku cadang mekanis.
Menawarkan ayunan 360mm di atas tempat tidur, tempat tidur miring 45°, dan rel pemandu linier Taiwan, unit ini memberikan akurasi posisi 0,01mm dengan kecepatan spindel tanpa langkah hingga 3500 rpm.
Dirancang untuk pekerjaan batch kecil dan presisi tinggi, mesin bubut CNC tempat tidur miring kompak ini mengurangi ruang lantai sambil mempertahankan kinerja pemotongan yang andal untuk komponen otomotif dan kedirgantaraan.
Fitur

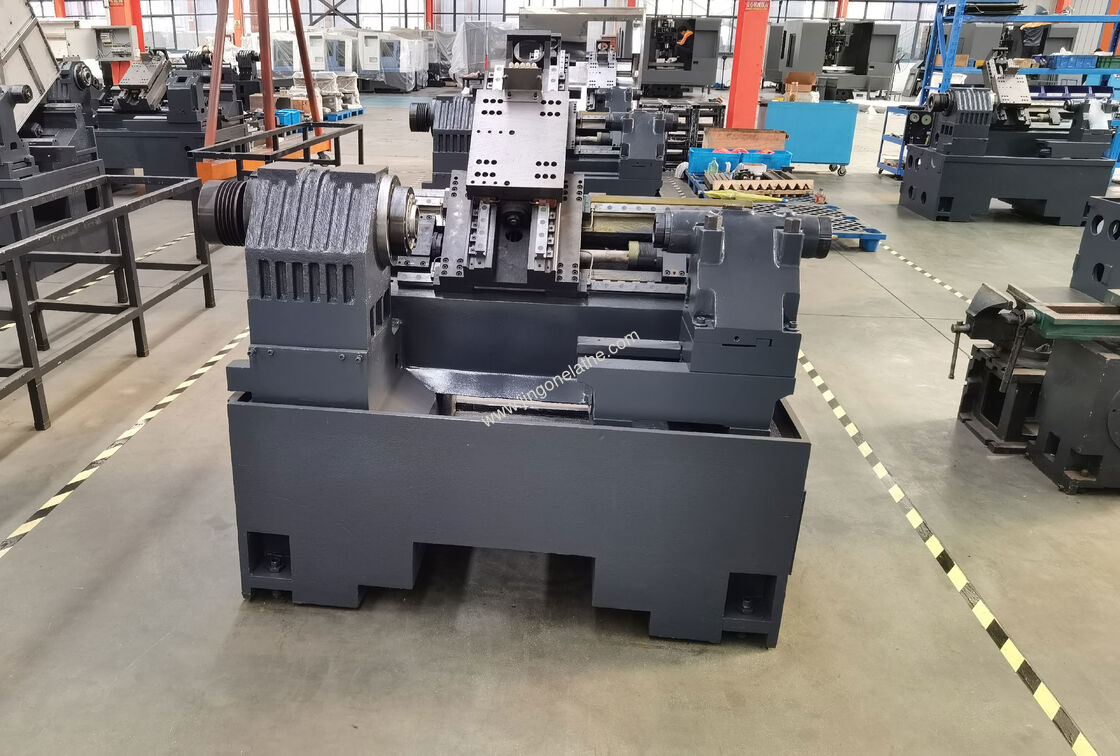

- Tempat tidur miring 45° terintegrasi besi cor berkekuatan tinggi untuk stabilitas yang ditingkatkan dan peredaman getaran
- Ayunan maks 360mm di atas tempat tidur dan panjang belok maks 300mm untuk pemrosesan suku cadang kecil yang serbaguna

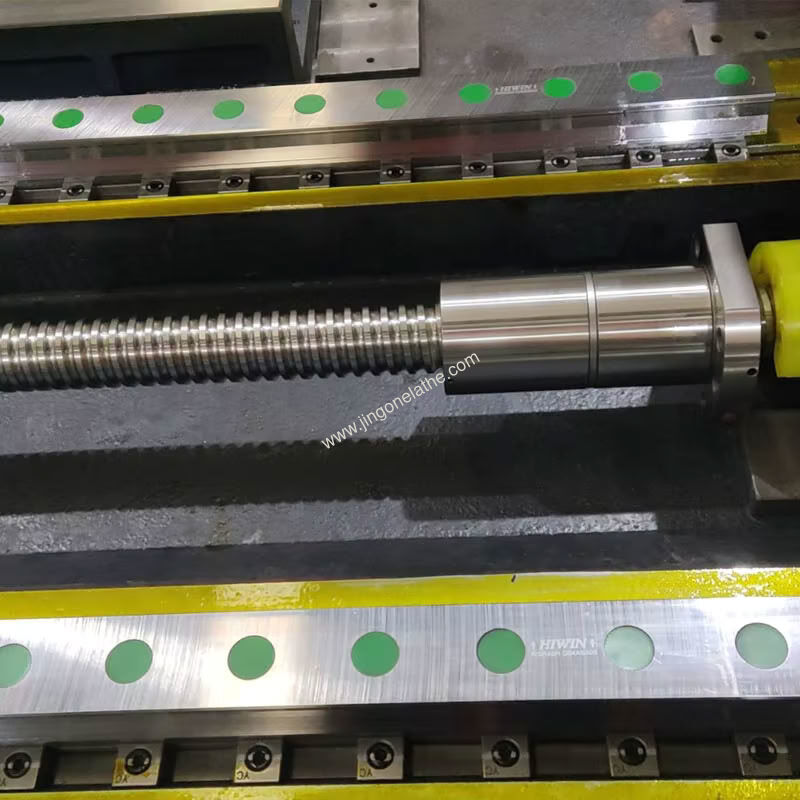

- Rel pemandu linier Taiwan dengan umpan cepat 20m/menit untuk gerakan sumbu yang mulus dan presisi
- Unit spindel tanpa langkah 3500 rpm dengan tipe hidung A2-5 untuk kinerja pemotongan yang konsisten
- Turret servo 8 stasiun dengan kapasitas batang perkakas persegi 20mm untuk perubahan perkakas yang cepat
- Sistem pelumasan terpusat otomatis untuk mengurangi keausan dan memperpanjang masa pakai komponen

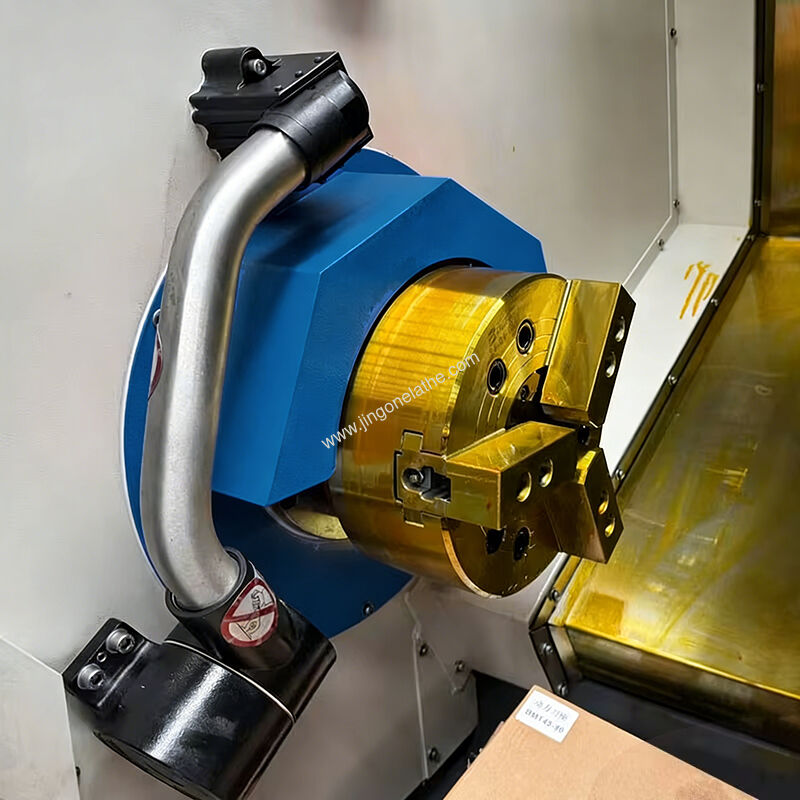

- Chuck 6 inci dengan kapasitas batang maks 45mm untuk operasi pengumpanan batang yang efisien
Spesifikasi Teknis
| Parameter | Spesifikasi |
|---|---|
| Diameter ayunan maks. | 360 mm |
| Diameter belok maks. | 360 mm |
| Panjang belok maks. | 300 mm |
| Ukuran chuck | 6'' |
| Kecepatan spindel | 3500 rpm |
| Perubahan kecepatan spindel | Tanpa langkah |
| Tipe hidung spindel | A2-5 |
| Diameter lubang spindel | 56 mm |
| Kapasitas batang maks. | 45 mm |
| Tipe turret | Turret servo |
| Stasiun perkakas | 8-stasiun |
| Ukuran perkakas (batang persegi) | 20 mm |
| Ukuran perkakas (batang bulat) | 25 mm |
| Alat potong | 4 (2 persegi 2 bulat) |
| Perjalanan sumbu X | 195 mm |
| Perjalanan sumbu Z | 350 mm |
| Umpan cepat sumbu X | 20 m/menit |
| Umpan cepat sumbu Z | 20 m/menit |
| Torsi motor sumbu X | 6 N.m |
| Torsi motor sumbu Z | 6 N.m |
| Sudut kemiringan tempat tidur mesin | 45° |
| Tipe rel pemandu | Rel pemandu linier |
| Lebar rel sumbu X | 30 mm |
| Lebar rel sumbu Z | 30 mm |
| Tipe tailstock | Tailstock hidrolik |
| Pergerakan | Manual |
| Diameter selongsong | 65 mm |
| Perjalanan selongsong | 60 mm |
| Kerucut selongsong | M.T.4 |
| Akurasi posisi | X: 0,01 mm; Z: 0,01 mm |
| Pengulangan | X: 0,005 mm; Z: 0,005 mm |
| Daya motor utama | 5,5 Kw |
| Pompa pelumasan | 2 L |
| Pompa pendingin | 450 W |
| Catu daya | 11 KVA |
| Berat bersih | 2500 Kg |
| Dimensi (P &kali; L &kali; T) | 2200x1636x1850 mm |
Konfigurasi Aksesori
| Aksesori | Konfigurasi Opsional |
|---|---|
| Peningkatan Turret | Turret servo 12 stasiun (cakram turret φ330) |
| Manajemen Serpihan | Konveyor serpihan (pembuangan samping/belakang) |
| Pengaturan Perkakas | Pengatur perkakas - pengatur perkakas lengan lipat |
| Keamanan & Kenyamanan | Pintu otomatis, Perangkat keselamatan pintu otomatis |
| Kontrol Lingkungan | Pengumpul kabut oli, Pemisah oli/pendingin |
| Otomatisasi | Antarmuka robot, Pengumpan bahan batang |
| Alat Perawatan | Perangkat peniup, Pistol air |
| Aksesori Chuck | Rahang lunak untuk chuck |
Logistik & Dukungan
- Pengemasan: Kotak kayu lapis layak laut dengan lapisan tahan air, diperkuat dengan pita baja untuk pengiriman jarak jauh
- Garansi: Garansi penuh 12 bulan mencakup sistem mekanis inti (spindel, gearbox, rel pemandu tempat tidur)
- Dukungan Teknis: Dukungan teknis gratis seumur hidup melalui email, panggilan video, atau layanan di tempat (biaya tambahan berlaku untuk kunjungan di tempat)
- Cakupan Ekspor: Diekspor ke 30+ negara termasuk Jerman, Australia, Brasil, AS, dan pasar Asia Tenggara
- Dokumentasi Pabean: Dokumentasi ekspor lengkap disediakan, termasuk sertifikat CE, faktur komersial, daftar kemasan, dan wesel muatan
FAQ
T: Apa yang membuat mesin bubut CNC tempat tidur miring kompak TCK36A cocok untuk bengkel kecil?
J: Mesin bubut CNC tempat tidur miring kompak ini memiliki jejak 2200x1636x1850mm, ideal untuk bengkel kecil yang membutuhkan pemrosesan cetakan dan suku cadang mekanis presisi tinggi.
T: Bagaimana TCK36A mempertahankan presisi pemotongan jangka panjang?
J: Dilengkapi dengan rel pemandu linier Taiwan dan pelumasan terpusat otomatis, mesin bubut CNC tempat tidur miring kompak ini mengurangi keausan dan mempertahankan akurasi posisi dari waktu ke waktu.
T: Bahan apa yang dapat diproses secara efisien oleh TCK36A?
J: Mesin bubut CNC tempat tidur miring kompak ini menangani baja, aluminium, dan plastik dengan spindel 5,5kw, cocok untuk pembuatan cetakan dan manufaktur mekanis.
