Y-Axis Turn-Mill Center TCK63Y-1000
Tempat asal:
Tengzhou, Shandong
Nama merek:
JingOne Machine
Sertifikasi:
CE Certifications
Nomor model:
TCK63Y-1000
Hubungi Kami
Minta Kutipan
Rincian produk
tipe menara:
Menara Langsung BMT65
Stasiun alat:
12 stasiun
alat pemotong:
4 (2 kotak 2 bulat)
Kecepatan alat langsung:
3000 RPM
perjalanan sumbu Y:
±65 mm
Torsi motor sumbu Y:
10 Nm
Torsi motor alat hidup:
30 Nm
Tenaga Motorik Utama:
18,5kw
Syarat Pembayaran & Pengiriman
Kuantitas min Order
1
Harga
62000 USD
Kemasan rincian
Kasus kayu lapis
Waktu pengiriman
30 hari
Syarat-syarat pembayaran
T/T
Menyediakan kemampuan
50 terkirim/bulan
Produk terkait
Pusat Pembubutan Jalur Kotak Tugas Berat | TCK63M-1500 | Penghilangan Stok Berat
Dapatkan Harga Terbaik
Pusat Pemintalan sumbu Y presisi tinggi TCK50Y-500: 0,005mm Kemungkinan diulang untuk pemesinan komponen kritis
Dapatkan Harga Terbaik
Hubungi Kami
Hubungi Sekarang
Deskripsi Produk

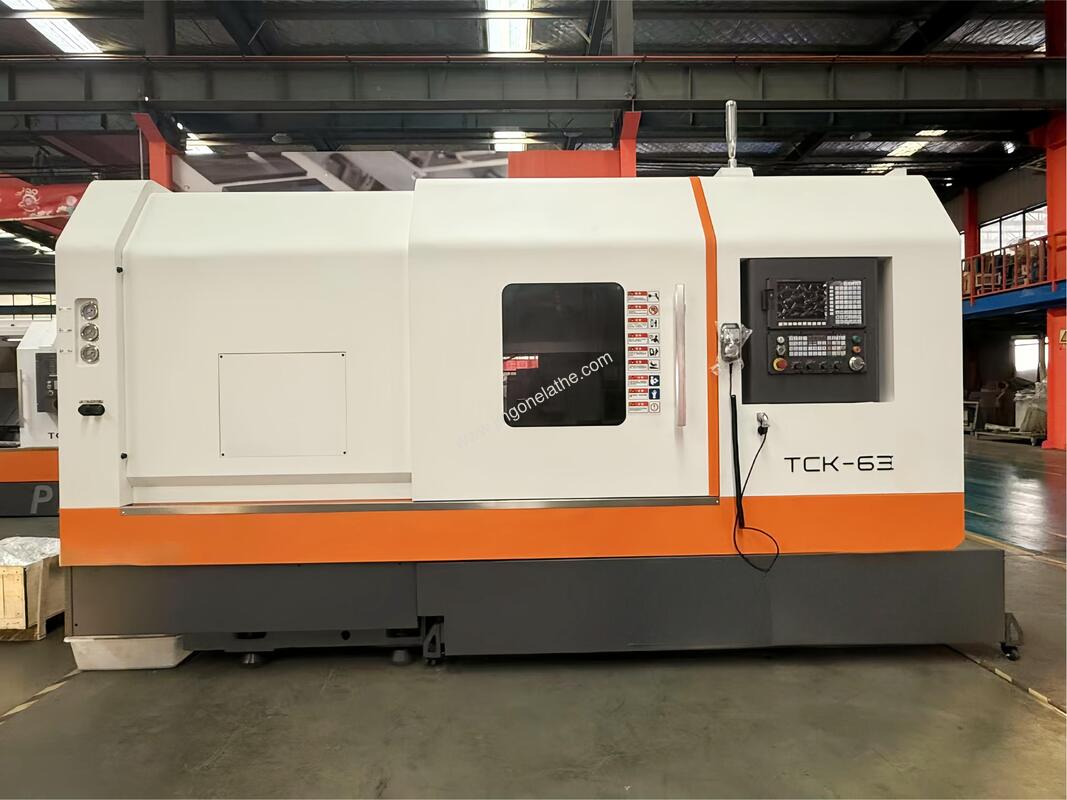

Pusat Putar-Milling Sumbu-Y TCK63Y-1000 | Jalur Pemandu Keras HRC55 untuk Presisi Jangka Panjang
Model: TCK63Y-1000 | Kata Kunci Inti: Pusat Putar-Milling Sumbu-Y dengan Jalur Pemandu Kotak
Ringkasan
Pusat Putar-Milling Sumbu-Y dengan Jalur Pemandu Kotak (TCK63Y-1000) memberikan kinerja pemotongan tugas berat dengan jalur pemandu keras HRC55.
Dilengkapi dengan turret hidup BMT65 dan perjalanan sumbu-Y ±65mm, alat ini mendukung operasi pemutaran dan penggilingan yang kompleks, dengan chuck hidrolik berlubang 15 inci untuk kapasitas batang besar.
Sempurna untuk produsen sektor kedirgantaraan, otomotif, dan energi yang membutuhkan pemesinan multi-tugas presisi tinggi pada benda kerja dengan panjang hingga 1000mm.
Fitur

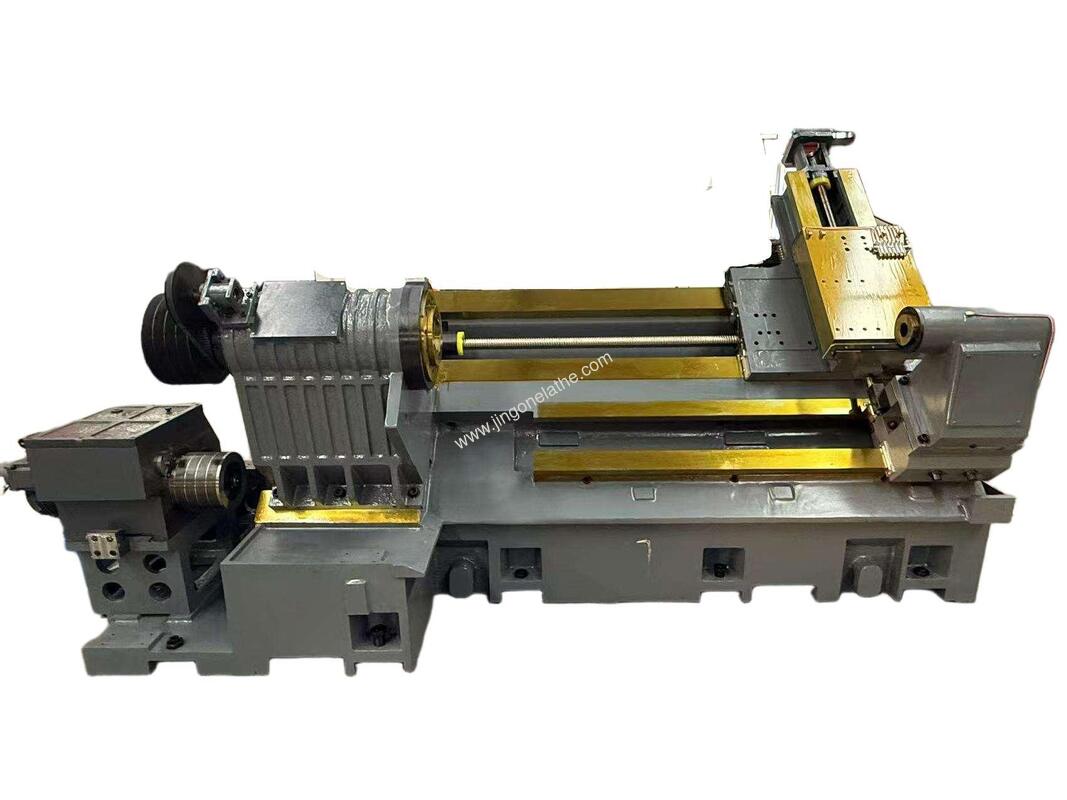

- Tempat tidur miring 30° dicetak dari besi berkekuatan tinggi, meminimalkan jarak sekrup bola sumbu-Z ke ujung pahat untuk kekakuan yang ditingkatkan

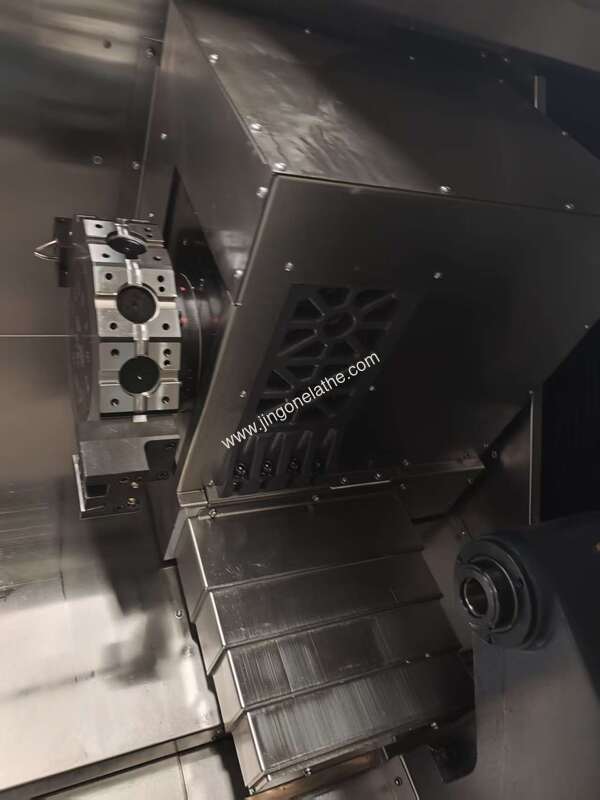

- Turret hidup BMT65 dengan 12 stasiun pahat, memungkinkan pemutaran dan penggilingan simultan dengan perjalanan sumbu-Y ±65mm
- Jalur pemandu kotak keras HRC55 mendukung pemotongan tugas berat, mengurangi keausan dan mempertahankan presisi jangka panjang
- Nosel spindel A2-11 dengan lubang 103mm dan kecepatan tanpa langkah 1800rpm, menangani kapasitas batang hingga 90mm
- Chuck hidrolik berlubang 15 inci memastikan penjepitan benda kerja besar yang aman, mengurangi waktu penyiapan
Spesifikasi Teknis
| Parameter | Satuan | Spesifikasi |
|---|---|---|
| Diameter ayun maks. | mm | 780 |
| Diameter putar maks. | mm | 530 |
| Panjang putar maks. | mm | 950 |
| Tipe nosel spindel | - | A2-11 |
| Diameter lubang spindel | mm | 103 |
| Kapasitas batang | mm | 90 |
| Kecepatan spindel | rpm | 1800 |
| Perubahan kecepatan spindel | - | Tanpa langkah |
| Daya motor utama | Kw | 18.5 |
| Ukuran chuck | inci | 15'' |
| Tipe chuck | - | Hidrolik Berlubang |
| Tipe turret | - | Turret Hidup BMT65 |
| Stasiun pahat | T | 12-stasiun |
| Diameter cakram turret | mm | ¢420 |
| Ukuran pahat (shank persegi) | mm | 25x25/32x32 |
| Ukuran pahat (shank bulat) | mm | ¢40 |
| Pahat pemotong | - | 4 (2 persegi 2 bulat) |
| Kecepatan pahat hidup | rpm | 3000 |
| Perjalanan sumbu-X | mm | 350 |
| Perjalanan sumbu-Z | mm | 1500 |
| Perjalanan sumbu-Y | mm | ±65 |
| Umpan cepat sumbu-X | m/menit | 16 |
| Umpan cepat sumbu-Z | m/menit | 16 |
| Umpan cepat sumbu-Y | m/menit | 6 |
| Torsi motor sumbu-X | N.m | 22 |
| Torsi motor sumbu-Z | N.m | 22 |
| Torsi motor sumbu-Y | N.m | 10 |
| Torsi motor pahat hidup | N.m | 30 |
| Daya motor utama | Kw | 18.5 |
| Sudut kemiringan tempat tidur mesin | - | 30° |
| Tipe jalur pemandu | - | Jalur pemandu kotak |
| Sekrup bola sumbu-X | mm | 4010 |
| Sekrup bola sumbu-Z | mm | 5512 |
| Tipe tailstock | - | Tailstock hidrolik |
| Pergerakan | - | Manual |
| Diameter selongsong | mm | 140 |
| Perjalanan selongsong | mm | 140 |
| Kerucut selongsong | - | M.T.5 |
| Akurasi posisi | mm | X: 0.012, Z: 0.02, Y: 0.01 |
| Pengulangan | mm | X: 0.008, Z: 0.012, Y: 0.006 |
| Pompa pelumasan | L | 3ZK (3L) |
| Pompa pendingin | W | 450 |
| Catu daya | KVA | 45 |
| Berat bersih | Kg | 8800 |
| Dimensi (P × L × T) | mm | 3700x2400x2300 |
Konfigurasi Aksesori
| ### Konfigurasi Standar | |
|---|---|
| Rangka mesin | Tempat Tidur Miring Terpadu Besi Cor Kekuatan Tinggi |
| Sistem CNC | Fanuc, GSK, Syntec, Siemens opsional |
| Motor spindel | Termasuk |
| Spindel | Dengan rem hidrolik |
| Sekrup bola | HIWIN/PMI, Taiwan |
| Bantalan sekrup | KOYO, Jepang |
| Chuck hidrolik | Chuck hidrolik berlubang 10/15 inci |
| Stasiun hidrolik | Termasuk |
| Turret servo | BMT65-12-420 |
| Pompa pelumasan | Termasuk |
| Pompa pendingin | Termasuk |
| Penukar panas | Termasuk |
| Peralatan Tegangan Rendah | Termasuk |
| Lampu alarm tiga kali | Termasuk |
| ### Konfigurasi Opsional | |
| Konveyor chip |
|
| Pengatur pahat: Pengatur pahat lengan lipat |
|
| Pintu otomatis |
|
| Perangkat keselamatan pintu otomatis | |
| Pengumpul kabut minyak |
|
| Pemisah minyak/pendingin |
|
| Antarmuka robot | Termasuk |
| Pengumpan material batang |
|
| Perangkat peniup | Termasuk |
| Pistol air | Termasuk |
| Rahang lunak untuk chuck | Termasuk |
| Dudukan pahat hidup: 90°, 0°, lainnya |
|
Logistik & Dukungan
Pengemasan: Kotak kayu lapis tahan laut dengan lapisan tahan air, diperkuat dengan pita baja untuk pengiriman jarak jauh
Garansi: Garansi penuh 12 bulan mencakup sistem mekanis inti (spindel, gearbox, jalur pemandu tempat tidur)
Dukungan Teknis: Dukungan teknis gratis seumur hidup melalui email, panggilan video, atau layanan di tempat (biaya tambahan berlaku untuk kunjungan di tempat)
Cakupan Ekspor: Diekspor ke 30+ negara termasuk Jerman, Australia, Brasil, AS, dan pasar Asia Tenggara
Dokumentasi Bea Cukai: Dokumentasi ekspor lengkap disediakan, termasuk sertifikat CE, faktur komersial, daftar kemasan, dan bill of lading
FAQ
T: Faktor apa yang harus saya pertimbangkan saat memilih TCK63Y-1000 untuk bengkel saya?
J: Prioritaskan perjalanan sumbu-Y ±65mm dan turret hidup BMT65, ideal untuk pemesinan multi-tugas. Pusat putar-milling sumbu-Y ini menangani pemotongan tugas berat dengan jalur pemandu HRC55.
T: Bagaimana desain jalur pemandu yang dikeraskan memengaruhi biaya perawatan pusat putar-milling ini?
J: Jalur pemandu kotak keras HRC55 mengurangi keausan, memotong biaya perawatan jangka panjang untuk pusat putar-milling sumbu-Y dengan jalur pemandu kotak ini.
T: Bisakah TCK63Y-1000 meningkatkan efisiensi pemesinan suku cadang kompleks saya?
J: Ya, turret hidup BMT65 12-stasiun dan sumbu-Y ±65mm memungkinkan pemutaran dan penggilingan satu pengaturan, meningkatkan efisiensi untuk pusat putar-milling ini.
Tertarik dengan TCK63Y-1000 ?
Hubungi tim penjualan kami untuk penawaran yang disesuaikan, konsultasi teknis, atau pengaturan kunjungan pabrik
