Tour à commande numérique compact H32I | Usinage de précision de petite taille

Tour à commande numérique compact H32I | Usinage de précision de petite taille

Lieu d'origine:

Tengzhou, Shandong

Nom de marque:

JingOne Machine

Certification:

CE Certifications

Numéro de modèle:

H32I

Contactez-nous
Demandez une citation
Tour à commande numérique compact H32I | Usinage de précision de petite taille Tour à commande numérique compact H32I | Usinage de précision de petite taille Tour à commande numérique compact H32I | Usinage de précision de petite taille Tour à commande numérique compact H32I | Usinage de précision de petite taille Tour à commande numérique compact H32I | Usinage de précision de petite taille
Détails de produit
Max. diamètre de balançoire au-dessus du lit:
320 ¢mm
Max. longueur de rotation:
185 millimètres
Type de nez de broche:
A2-5
Type de chuck:
Mandrin hydraulique HC640
Type de rails de guidage:
Rail de guidage linéaire
Puissance du moteur de broche:
3,7 kilowatts
Conditions de paiement et d'expédition
Quantité de commande min
1
Prix
Start from 7500 USD/set
Détails d'emballage
Caisse en contreplaqué
Délai de livraison
30 jours
Conditions de paiement
T/T
Capacité d'approvisionnement
50 envoyés/mois
Produits connexes
Bon prix L'outil à bande à grande vitesse tour CNC TCK6340 en ligne

L'outil à bande à grande vitesse tour CNC TCK6340

Obtenez le meilleur prix
Bon prix Tour à commande numérique haute performance pour pièces polygonales TCK35P | Solutions pour pièces hexagonales en ligne

Tour à commande numérique haute performance pour pièces polygonales TCK35P | Solutions pour pièces hexagonales

Obtenez le meilleur prix
Contactez-nous
Contact maintenant
Description de produit

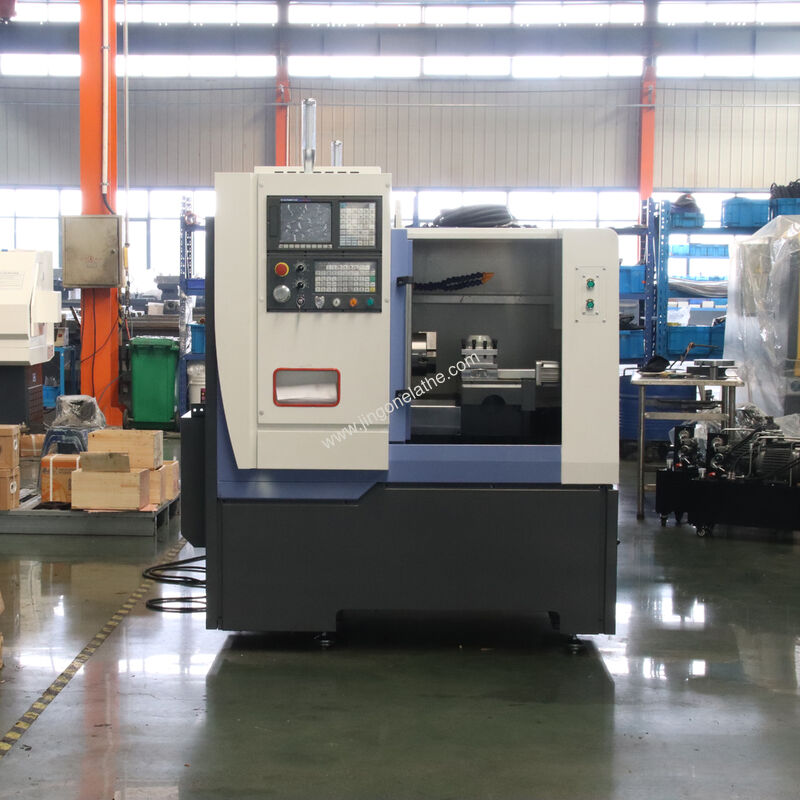

Tour à CNC compacte à tourelle porte-outil H321 : répétabilité de ±0,003 mm pour l'usinage de petites pièces de haute précision

Modèle : H32I | Mot-clé principal : Tour à CNC compacte à tourelle porte-outil

Résumé

La tour à CNC compacte à tourelle porte-outil H32I est conçue pour la production de petites pièces de haute précision. Sa répétabilité de positionnement de ±0,003 mm et sa rugosité de surface Ra1,6 μm garantissent une production constante et aux tolérances serrées pour les composants automobiles, aérospatiaux et électroniques.

Équipée d'une broche de 3500 tr/min, d'une capacité de barre de 40 mm et de rails de guidage linéaires (X:25 mm/Z:30 mm), cette tour à tourelle porte-outil prend en charge l'usinage à haut volume et à haute vitesse avec un temps d'arrêt minimal. Son lit robuste en fonte, traité par trempe à haute fréquence et vieillissement, maintient une stabilité de précision à long terme.

Idéale pour les sous-traitants et les ateliers de composants nécessitant un usinage efficace et fiable de petites pièces de disque ou d'arbre, la H321 combine un encombrement réduit avec des performances de qualité industrielle.

Caractéristiques

  • Lit en fonte à haute résistance avec traitement de trempe à haute fréquence et vieillissement pour minimiser la déformation et assurer une stabilité structurelle à long terme
  • Les rails de guidage linéaires (X:25 mm/Z:30 mm) et les vis à billes de précision offrent une répétabilité de positionnement de ±0,003 mm pour un usinage aux tolérances serrées
  • La broche de 3500 tr/min avec nez de type A2-5 et capacité de barre de 40 mm permet une production continue à haute vitesse de petites pièces d'arbre

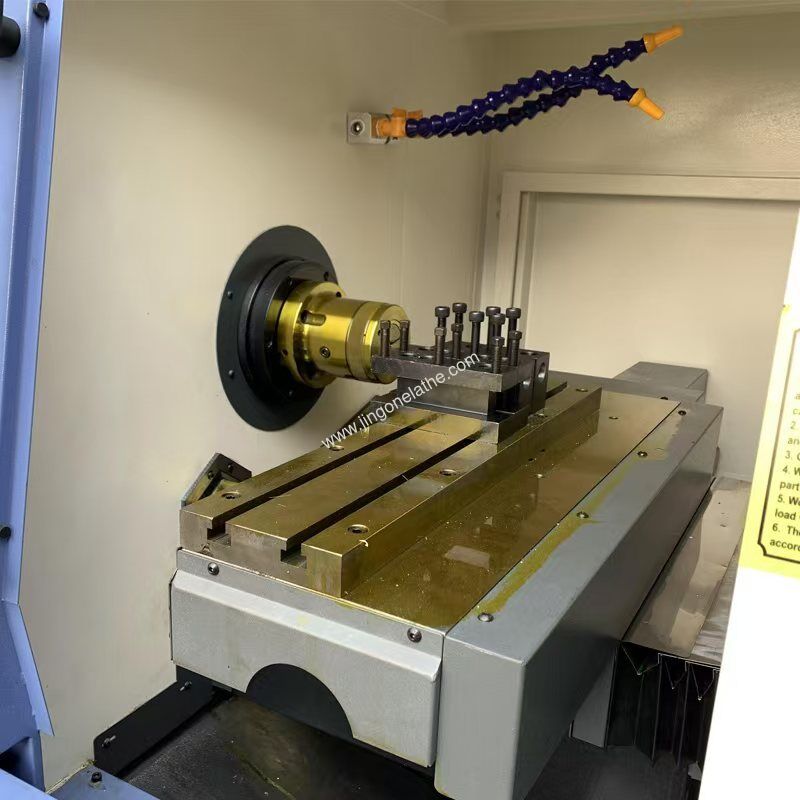

  • Le mandrin hydraulique HC640 assure un serrage rapide et sûr de la pièce pour réduire le temps de configuration et améliorer l'efficacité de la production
  • La vitesse d'avance rapide de 24 m/min (axes X/Z) réduit le temps non productif pour les séries de petites pièces à haut volume
  • Le système de lubrification automatique réduit l'usure des rails de guidage et des vis, diminuant les coûts de maintenance et prolongeant la durée de vie des composants

Spécifications techniques

Paramètre Spécification
**Capacité**
Diamètre de rotation maximal sur le banc ¢320 mm
Diamètre de rotation maximal sur le chariot transversal ¢70 mm
Diamètre maximal pour l'usinage de pièces de disque ¢320 mm
Longueur de tournage maximale 185 mm
**Broche**
Type de nez de broche A2-5
Diamètre du passage de broche ¢48 mm
Capacité de barre ¢40 mm
Cône de broche 44°
Vitesse de broche 3500 tr/min
**Mandrin**
Type de mandrin Mandrin hydraulique HC640
**Déplacements et avances**
Course de l'axe X 280 mm
Course de l'axe Z 330 mm
Avance rapide (X/Z) 24/24 m/min
Unité de réglage minimale 0,001 mm
**Outil**
Tige d'outil 20x20 mm
**Glissières et transmission**
Type de rail de guidage Rail de guidage linéaire
Modèle de rail de guidage X:25 mm, Z:30 mm
Modèle de vis X:2510 mm, Z:3010 mm
**Système servo**
Couple moteur axe X 4 Nm
Couple moteur axe Z 4 Nm
Puissance moteur broche 3,7 Kw
**Précision**
Mouvement axial périodique de la broche 0,005 mm
Frottement radial de la surface du cône de positionnement du mandrin de broche 0,005 mm
Répétabilité de positionnement X:±0,003 mm, Z:±0,003 mm
Consistance du diamètre 0,01/150 mm
Planéité 0,02/φ200 mm
Erreur de pas accumulée des filetages 0,010/50 mm
Rugosité de surface Ra1,6 μm
**Autres**
Dimensions 1650x1350x1700 mm
Poids 1400 Kg

Configurations d'accessoires

Accessoire Configuration
Bâti machine Standard
Système de commande Standard
Moteur de broche Standard
Broche Standard
Rail de guidage linéaire Standard
Vis à billes Standard
Roulement de vis Standard
Lubrification automatique Standard
Pompe de refroidissement Standard
Groupe hydraulique Standard
Mandrin hydraulique Standard

Logistique et support

  • Emballage : caisse en contreplaqué maritime avec doublure étanche, renforcée avec des bandes d'acier pour le transport longue distance
  • Garantie : Garantie complète de 12 mois couvrant les systèmes mécaniques principaux (broche, boîte de vitesses, glissières du bâti)
  • Support technique : Support technique gratuit à vie par e-mail, appel vidéo ou service sur site (frais supplémentaires pour les visites sur site)
  • Couverture d'exportation : Exporté dans plus de 30 pays, dont l'Allemagne, l'Australie, le Brésil, les États-Unis et les marchés d'Asie du Sud-Est
  • Documentation douanière : Documentation d'exportation complète fournie, y compris le certificat CE, la facture commerciale, la liste de colisage et le connaissement

FAQ

Q : Quelles applications de production sont idéales pour la tour à CNC compacte à tourelle porte-outil H32I ?

R : La tour à CNC compacte à tourelle porte-outil H32I excelle dans la production de petites pièces de haute précision, y compris les capteurs automobiles, les fixations aérospatiales et les connecteurs électroniques, en tirant parti de sa répétabilité de positionnement de ±0,003 mm pour des tolérances serrées.

Q : Comment la H32I maintient-elle une précision d'usinage constante dans le temps ?

R : La tour à CNC compacte à tourelle porte-outil H32I maintient une précision à long terme grâce à son bâti en fonte à haute résistance avec traitement de trempe à haute fréquence et vieillissement, associé à des rails de guidage linéaires pour réduire l'usure et la déformation.

Q : Quelles caractéristiques de la H32I prennent en charge la production de petites pièces à haut volume ?

R : La tour à CNC compacte à tourelle porte-outil H32I est dotée d'une broche de 3500 tr/min et d'une capacité de barre de 40 mm, permettant une production continue à haut volume de petites pièces d'arbre sans changements fréquents de pièce, augmentant ainsi l'efficacité opérationnelle.

Intéressé par la H321 ?

Contactez notre équipe commerciale pour un devis personnalisé, une consultation technique ou l'organisation d'une visite d'usine
