حفرة كبيرة سرير مسطح محول CNC CK6185Ex2000: دقة عالية لمعالجة المكونات المتوسطة الطول 2000mm
حفرة كبيرة سرير مسطح محول CNC CK6185Ex2000: دقة عالية لمعالجة المكونات المتوسطة الطول 2000mm
محولات CNC ذات السرير المسطح عالية الدقة,CK6185E محولات CNC ذات سرير مسطح,CK6185E آلة التدوير
CK6185E flat bed cnc lathes
CK6185E Lathe Turning Machine
مكان المنشأ:
تنغتشو، شاندونغ
اسم العلامة التجارية:
JingOne Machine
إصدار الشهادات:
CE Certifications
رقم الموديل:
CK6185Ex2000
اتصل بنا
اطلب اقتباس
تفاصيل المنتج
الحد الأقصى لقطر التأرجح فوق السرير:
850 ملم
المسافة بين المراكز:
2000 ملم
المغزل من خلال قطر الثقب:
105 ملم
نطاق سرعة المغزل:
10-850 ملم
قوة المحرك الرئيسي:
11 كيلو واط
التسطيح:
0.025/φ300 مم
خشونة السطح:
RA1.6μm
كرر دقة تحديد المواقع:
±0.01/150
إبراز:
محولات CNC ذات السرير المسطح عالية الدقة,CK6185E محولات CNC ذات سرير مسطح,CK6185E آلة التدوير
,CK6185E flat bed cnc lathes
,CK6185E Lathe Turning Machine
شروط الدفع والشحن
الحد الأدنى لكمية
1
الأسعار
25000USD
تفاصيل التغليف
حالة الخشب الرقائقي
وقت التسليم
30 يوما
شروط الدفع
تي/تي
القدرة على العرض
50 أرسلت / شهر
منتجات ذات صلة
اتصل بنا
اتصل الآن
وصف المنتج

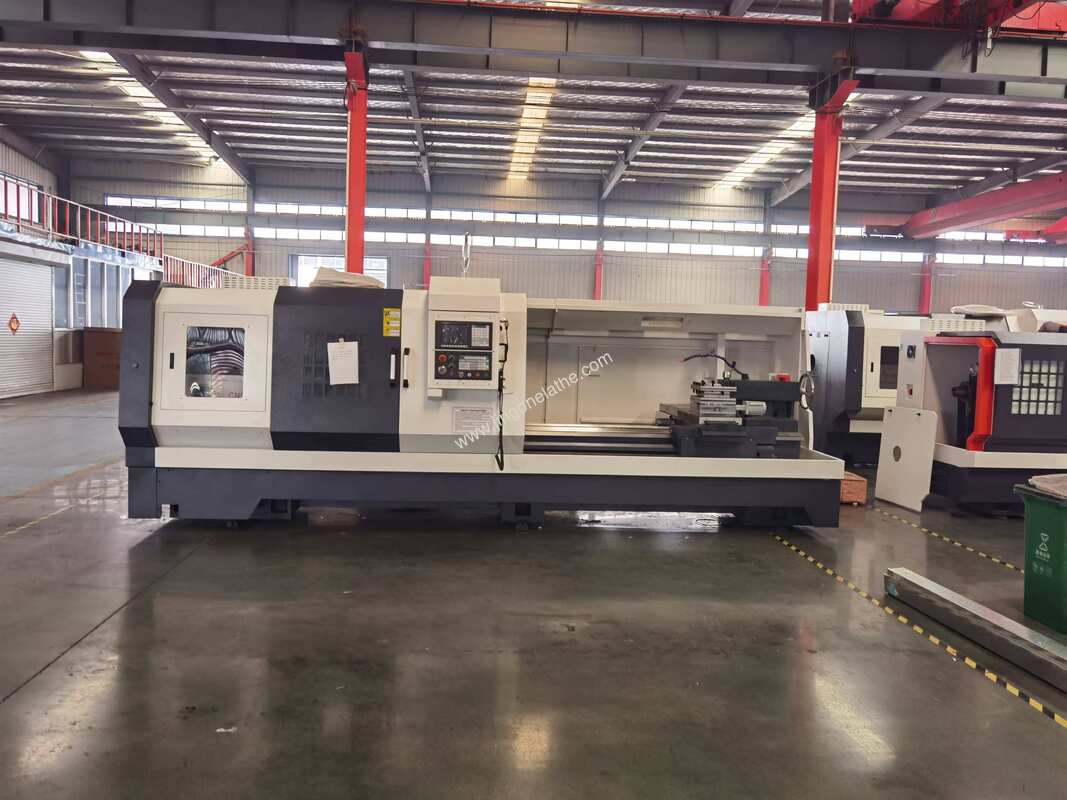

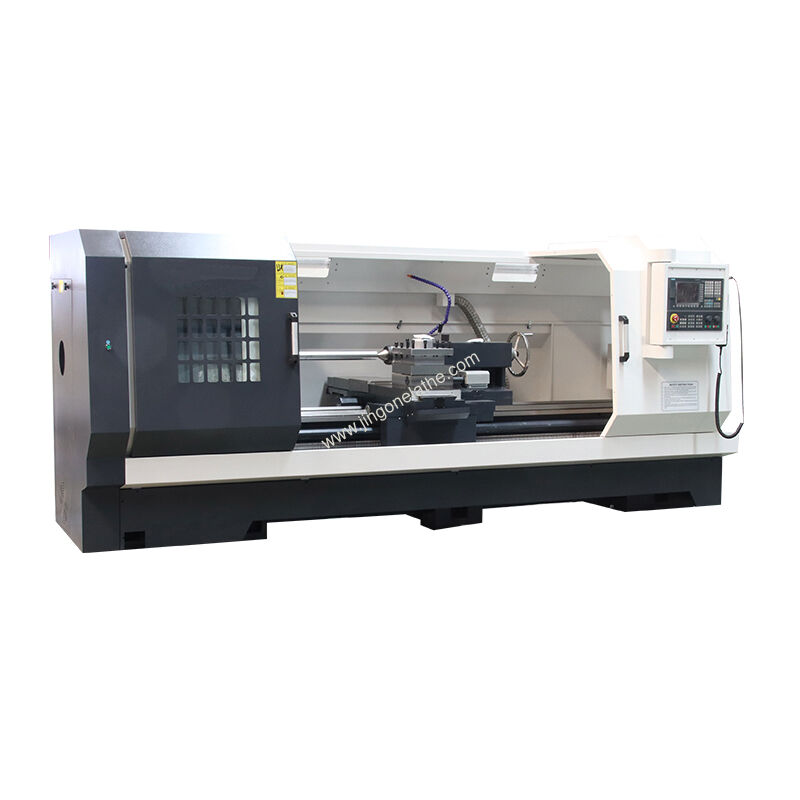

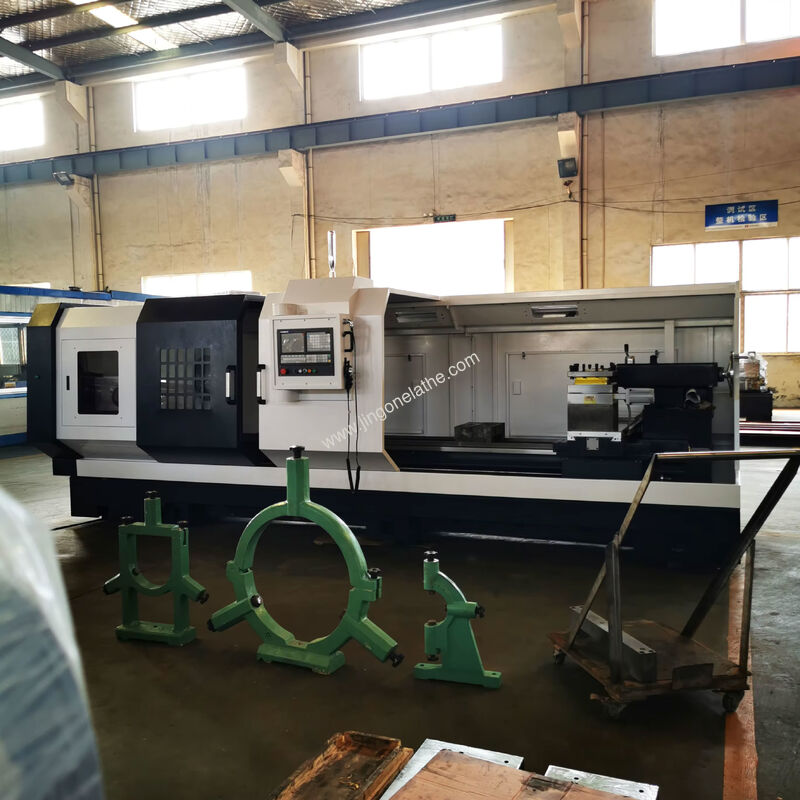

مخرطة CNC ذات سرير مسطح بفتحة كبيرة CK6185Ex2000: دقة عالية لتصنيع المكونات متوسطة الطول 2000 مم
الموديل: CK6185Ex2000 | الكلمة المفتاحية الأساسية: مخرطة CNC ذات سرير مسطح بفتحة كبيرة
ملخص
توفر مخرطة CNC ذات سرير مسطح بفتحة كبيرة CK6185Ex2000 دقة موثوقة لتصنيع قطع العمل متوسطة الطول من الأقراص والأكمام والقضبان. يقلل سريرها المتكامل عالي القوة وعربة الانزلاق الواسعة من الاهتزاز أثناء القطع الثقيل.
تتميز بفتحة عمود دوران 105 مم، ومسافة مركز 2000 مم، ونقل تروس عمود دوران ثلاثي المراحل مع سرعة متغيرة بلا خطوات، وتتعامل هذه المخرطة مع عمليات الخراطة والحفر واللوي بدقة متسقة.
مثالية لإنتاج الأجزاء العامة في الآلات والفضاء وصناعة السيارات، وتلبي متطلبات العمليات المتنوعة للدوائر الخارجية والثقوب الداخلية واللويات، مع خيار ظرف هيدروليكي لتقليل وقت التثبيت اليدوي.
الميزات
- سرير متكامل مصبوب عالي القوة لتقليل الاهتزاز والحفاظ على الدقة طويلة الأمد
- فتحة عمود دوران 105 مم لاستيعاب قطع العمل الكبيرة من القضبان وتقليل هدر المواد

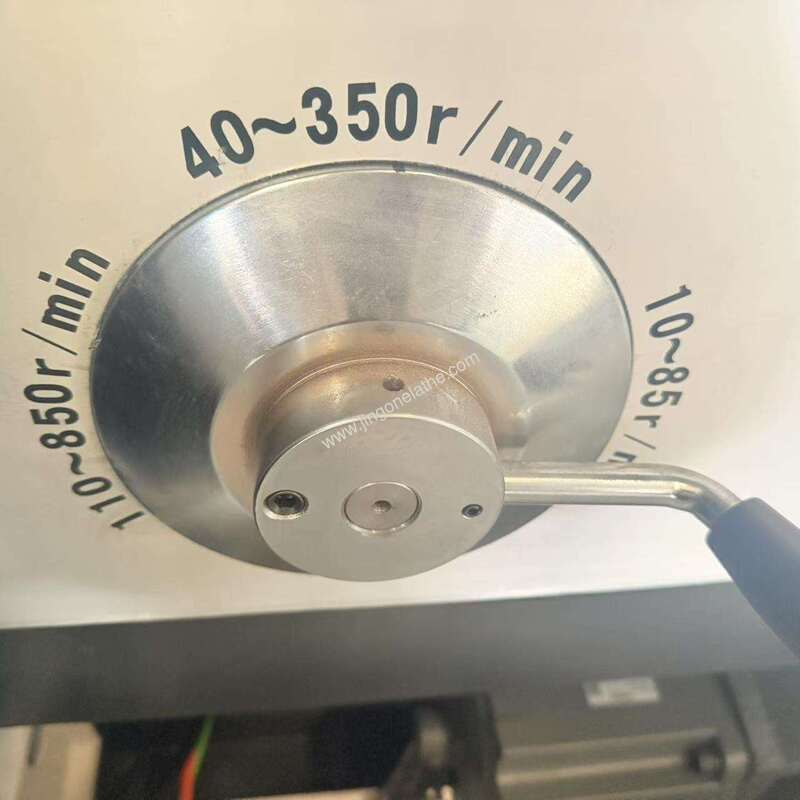

- عمود دوران بنقل تروس يدوي ثلاثي المراحل مع سرعة متغيرة بلا خطوات في كل نطاق (10-85، 40-350، 100-850 دورة في الدقيقة)
- أدلة السرير الصندوقي لزيادة سعة التحميل ومقاومة التآكل أثناء تغييرات الأداة المتكررة
- نظام تشحيم مركزي أوتوماتيكي لإطالة عمر خدمة المكونات وتقليل الصيانة

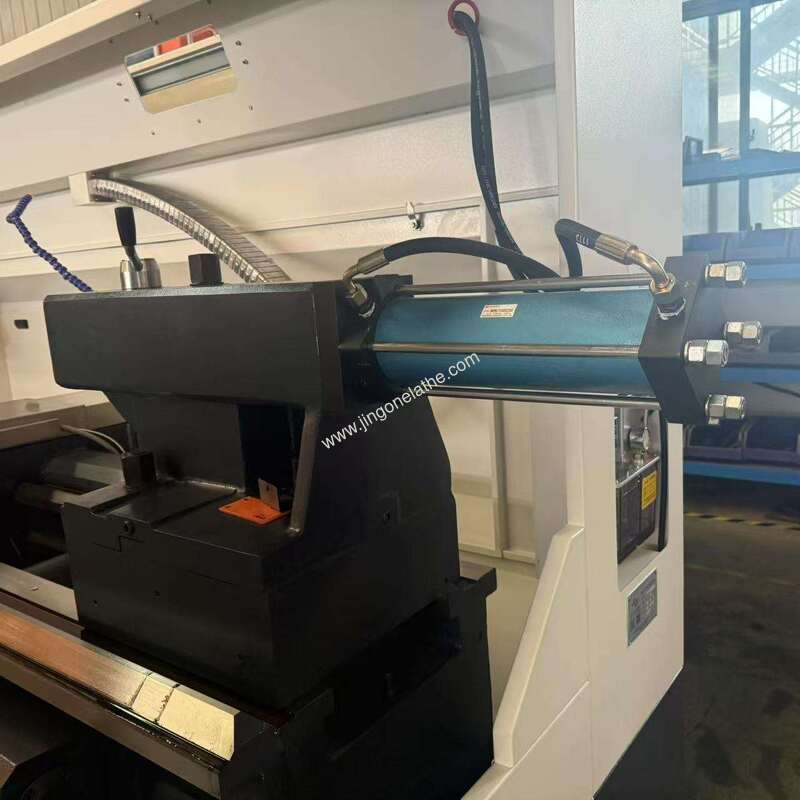

- برج أدوات قياسي بأربع محطات؛ يتوفر برج بست/ثماني محطات، أو ظرف هيدروليكي، أو ذيل اختياري
- تحكم قياسي GSK 988TA؛ أنظمة FANUC Oi-TF أو SIEMENS اختيارية للتشغيل المتقدم
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| **السعة** | |
| أقصى قطر دوران فوق السرير | 850 مم |
| أقصى قطر دوران فوق شريحة العرض | 500 مم |
| أقصى قطر لتصنيع أجزاء القرص | 850 مم |
| المسافة بين المراكز | 2000 مم |
| أقصى طول خراطة | 1900 مم |
| **عمود الدوران** | |
| نوع أنف عمود الدوران | C11 |
| قطر فتحة عمود الدوران | 105 مم |
| تفتق عمود الدوران | متري 120 1:20 |
| تغيير سرعة عمود الدوران | ثلاث خطوات سرعة مع نقل تروس يدوي، بلا خطوات في الخطوة |
| نطاق سرعة عمود الدوران | 10-85 دورة في الدقيقة، 40-350 دورة في الدقيقة، 100-850 دورة في الدقيقة |
| **الظرف** | |
| نوع الظرف | ظرف يدوي |
| حجم الظرف | 400 مم |
| **التغذية والسفر** | |
| سرعة الحركة السريعة لمحور X/Z | 4 / 5 متر/دقيقة |
| عزم دوران محرك سيرفو لمحور X/Z | X: 10 نيوتن متر، Z: 15 نيوتن متر |
| حركة محور X/Z | X: 450 مم، Z: 2100 مم |
| نوع الدليل | سرير صندوقي |
| وحدة الضبط الدنيا | 0.001 مم |
| **الذيل** | |
| قطر عمود الذيل | 100 مم |
| تفتق تجويف عمود الذيل | MT.6 |
| حركة عمود الذيل | 250 مم |
| نوع الذيل | يدوي |
| **محطة الأدوات** | |
| محطات الأدوات | 4 |
| حجم ساق الأداة | 32x32 مم |
| **الطاقة** | |
| قوة المحرك الرئيسي | 11 كيلو واط |
| إجمالي الطاقة المقدرة | 16/16 كيلو واط |
| إجمالي التيار المقدر | 36/36 أمبير |
| **أخرى** | |
| الوزن الصافي | 5800 كجم |
| الأبعاد (طول × عرض × ارتفاع) | 4500x2000x2000 مم |
تكوينات الملحقات
| ملحق | تكوين |
|---|---|
| 1 | برج أدوات بست/ثماني محطات |
| 2 | ظرف هيدروليكي |
| 3 | باب أوتوماتيكي |
| 4 | جهاز أمان للباب الأوتوماتيكي |
| 5 | فاصل زيت/ماء |
| 6 | مجمع ضباب الزيت |
| 7 | محدد الأدوات |
| 8 | قياس قطعة العمل |
| 9 | جهاز نفخ (مسدس هواء) |
| 10 | مسدس ماء |
اللوجستيات والدعم
التعبئة: صندوق خشب رقائقي صالح للإبحار مع بطانة مقاومة للماء، معزز بأشرطة فولاذية للشحن لمسافات طويلة
الضمان: ضمان كامل لمدة 12 شهرًا يغطي الأنظمة الميكانيكية الأساسية (عمود الدوران، علبة التروس، أدلة السرير)
الدعم الفني: دعم فني مجاني مدى الحياة عبر البريد الإلكتروني، أو مكالمة الفيديو، أو الخدمة في الموقع (تطبق رسوم إضافية للزيارات في الموقع)
تغطية التصدير: تم التصدير إلى أكثر من 30 دولة بما في ذلك ألمانيا وأستراليا والبرازيل والولايات المتحدة والأسواق الآسيوية الجنوبية الشرقية
وثائق الجمارك: يتم توفير وثائق تصدير كاملة، بما في ذلك شهادة CE، والفاتورة التجارية، وقائمة التعبئة، وبوليصة الشحن
الأسئلة الشائعة
س: ما هو قطر فتحة عمود الدوران في CK6185Ex2000؟
ج: تتميز مخرطة CNC ذات سرير مسطح بفتحة كبيرة CK6185Ex2000 بفتحة عمود دوران 105 مم لقطع العمل الكبيرة من القضبان والأكمام.
س: هل يمكن تجهيز هذه المخرطة بنظام تثبيت أوتوماتيكي لقطعة العمل؟
ج: نعم، توفر مخرطة CNC ذات سرير مسطح بفتحة كبيرة CK6185Ex2000 ظرفًا هيدروليكيًا اختياريًا لتثبيت قطعة العمل تلقائيًا، مما يقلل من وقت الإعداد.
س: ما هي الصناعات التي تناسبها CK6185Ex2000؟
ج: تعتبر مخرطة CNC ذات سرير مسطح بفتحة كبيرة CK6185Ex2000 مثالية لإنتاج الأجزاء العامة في الآلات والفضاء وصناعة السيارات، وتتعامل مع الأقراص والأكمام.
مهتم بـ CK6185Ex2000؟
اتصل بفريق المبيعات لدينا للحصول على عرض أسعار مخصص، أو استشارة فنية، أو ترتيب زيارة للمصنع
