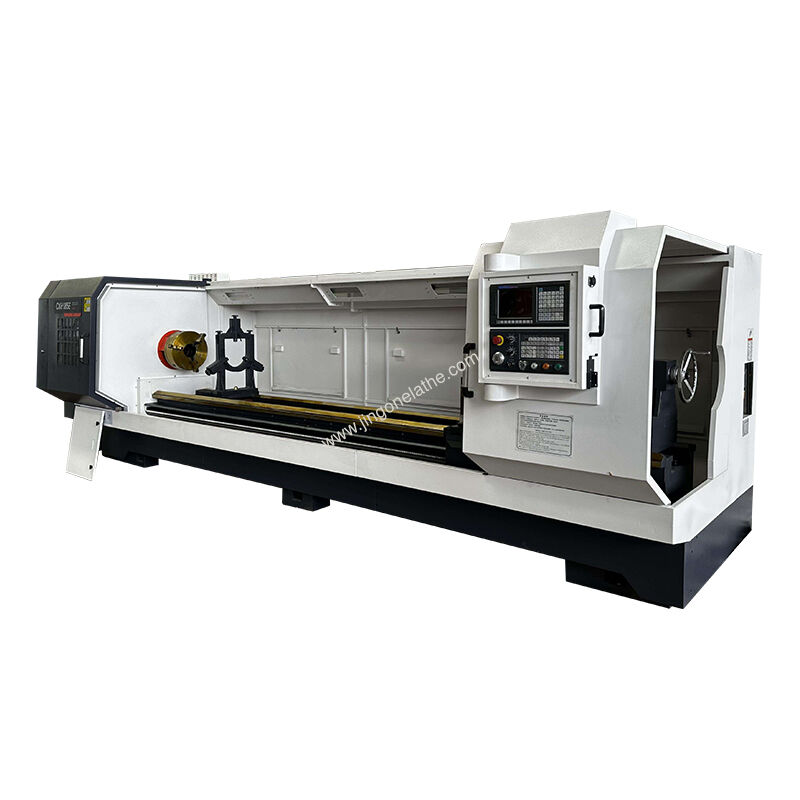

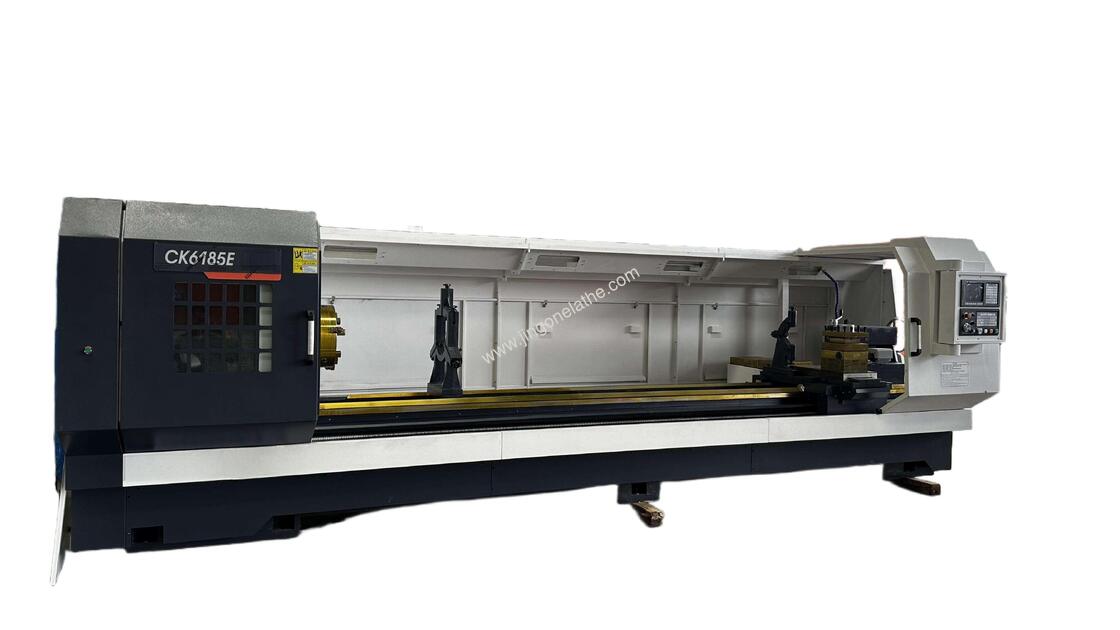

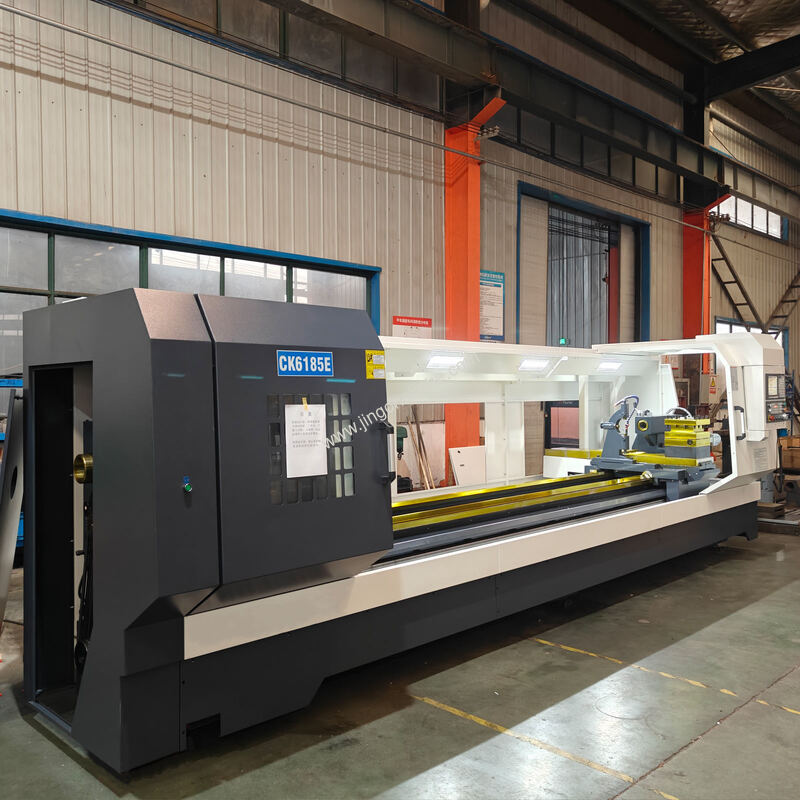

محرك التداول الرقمي الكبير CK6185Ex3000: استقرار عالي لمعالجة العمود الطويل 3000 مم
محرك التداول الرقمي الكبير CK6185Ex3000: استقرار عالي لمعالجة العمود الطويل 3000 مم
مكان المنشأ:
تنغتشو، شاندونغ
اسم العلامة التجارية:
JingOne Machine
إصدار الشهادات:
CE Certifications
رقم الموديل:
CK6185E
اتصل بنا
اطلب اقتباس
تفاصيل المنتج
الحد الأقصى لقطر التأرجح فوق السرير:
850 ملم
المسافة بين المراكز:
3000 ملم
نوع الأنف المغزلي:
ج11
المغزل من خلال قطر الثقب:
105 ملم
نطاق سرعة المغزل:
10-850 دورة في الدقيقة
قوة المحرك الرئيسي:
11 كيلو واط
شروط الدفع والشحن
الحد الأدنى لكمية
1
الأسعار
Start from 30000USD
تفاصيل التغليف
حالة الخشب الرقائقي
وقت التسليم
30 يوما
شروط الدفع
تي/تي
القدرة على العرض
50 أرسلت / شهر
منتجات ذات صلة
اتصل بنا
اتصل الآن
وصف المنتج
محرك التداول الرقمي الكبير CK6185Ex3000: استقرار عالي لمعالجة العمود الطويل 3000 مم
النموذج: CK6185Ex3000. كلمة رئيسية:
ملخص
يوفّر الجهاز CNC Lathe CK6185Ex3000 بدقة ثابتة لمعالجة قطع طويلة ثقيلة. مجهز بسرير صب متكامل عالي الاستقرار ومركبة انزلاق واسعة،يحافظ على انخفاض تدفق الغزل خلال العمليات الممتدة.

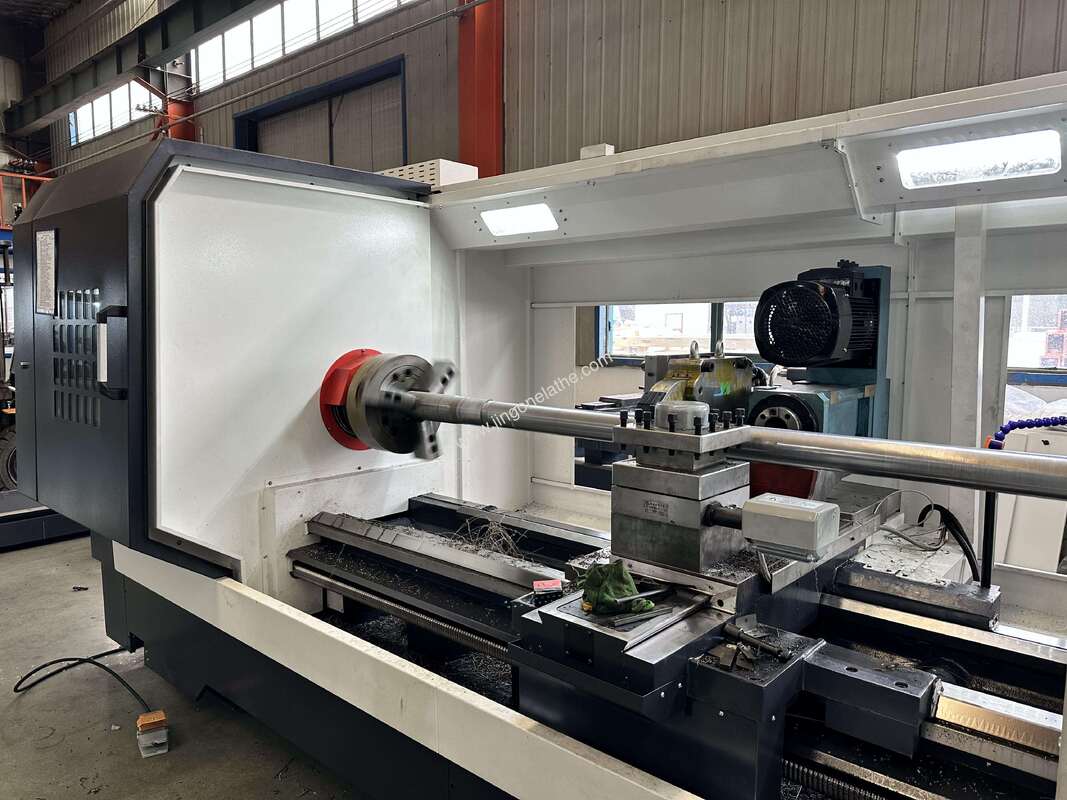

مع مسافة مركزية 3000 ملم ، وتأرجح 850 ملم فوق السرير ، وتغيير معدات المسامير بثلاث مراحل مع سرعة متغيرة غير متغيرة ، تتعامل هذه الدوائر مع المحاور والقبعات والقطع المعدنية حتى طول الدوران 2900 ملم.
مصممة لصناعات السيارات والطاقة والآلات الثقيلة، وتلبي متطلبات الدوران والحفر والخيوط للمكونات الكبيرة،تقليل وقت التثبيت مع القاعدة الهيدروليكية الاختيارية والبرج متعدد المحطات.
الخصائص
- سرير صب متكامل مع قاعدة عالية المقاومة للحفاظ على الحد الأدنى من الاهتزازات والحفاظ على الدقة على المدى الطويل
- محور تحويل التروس اليدوي بثلاثة مراحل مع سرعة متغيرة بدون خطوة في كل نطاق (10-85 ، 40-35 ، 100-850 دورة في الدقيقة)
- قنوات توجيه مربع الطريق لقدرة الحمل الثقيلة والارتداء المنخفض أثناء التشغيل المستمر
- حمل الزلاجة الموسع لتحسين الاستقرار عند معالجة قطع العمل الكبيرة
- نظام التشحيم المركزي التلقائي للحد من ارتداء الممرات والعناصر
- برج الأدوات القياسي ذو 4 محطات ؛ تتوفر برج أدوات 6/8 محطة اختياري ، ومركب هيدروليكي ، أو مؤخرة
- نظام التحكم القياسي GSK 988TA ؛ نظام FANUC Oi-TF أو SIEMENS اختياري للعمل المخصص
المواصفات التقنية
| المعلم | المواصفات |
|---|---|
| **القدرة** | |
| أقصى قطر للفوز فوق السرير | ¢850 ملم |
| الحد الأقصى لقطر التأرجح على الشريحة العرضية | 500 ملم |
| أقصى قطر لأجزاء القرص | ¢850 ملم |
| المسافة بين المراكز | 3000 ملم |
| أقصى طول الدوران | 2900 ملم |
| *الدوامة* | |
| نوع أنف الغزل | C11 |
| قطر فتحة الغزل | ¢105 ملم |
| مسدس العجلة | مقياس 1201:20 |
| تغيير سرعة الغزل | سرعة 3 خطوات مع تبديل التروس اليدوي، بدون خطوة في خطوة |
| نطاق سرعة الغزل | 10-85 دورة في الدقيقة، 40-350 دورة في الدقيقة، 100-850 دورة في الدقيقة |
| تشاك | |
| نوع الشوك | الجهاز اليدوي |
| حجم الشوك | 400 ملم |
| **الطعام والسفر** | |
| التقاطع السريع لـ محور X/Z | 4 / 5 م/دقيقة |
| عزم دوران محرك الخدمة في محور X/Z | الساعة 10: 00 صباحاً، الساعة 22: 00 صباحاً |
| السفر على محور X/Z | X:450 مم، Z:3100 مم |
| نوع الممرات | طريق الصندوق |
| الوحدة الحد الأدنى للتعيين | 0.001 ملم |
| ** التوابل ** | |
| قطر ريش الذيل | ¢100 ملم |
| رصاصات الذيل | MT.6 |
| رحلات ريش الذيل | 250 ملم |
| نوع الحمولة | الدليل |
| ** محطة الأدوات ** | |
| محطات الأدوات | 4 |
| حجم عتبة الأداة | 32×32 ملم |
| القوة | |
| طاقة المحرك الرئيسي | 11 كيلوواط |
| الطاقة القياسية الإجمالية | 18/20 كيلوواط |
| التيار الاسمي الإجمالي | 38/42 A |
| **غيرها** | |
| الوزن الصافي | 6600 كجم |
| الأبعاد (L × W × H) | 5500 × 2000 × 2000 ملم |
تكوينات الملحقات
| ملحقات | التكوين |
|---|---|
| 1 | أداة برج 6/8 محطات |
| 2 | عجلة هيدروليكية |
| 3 | باب آلي |
| 4 | جهاز أمان للباب الآلي |
| 5 | فاصل النفط والماء |
| 6 | جمع الضباب النفطي |
| 7 | أداة |
| 8 | قياس قطعة العمل |
| 9 | جهاز تنفيس (بنادق الهواء) |
| 10 | بندقية الماء |
الخدمات اللوجستية والدعم
التعبئة: علبة من الخشب المقاوم للطاقة البحرية مع غطاء مقاوم للماء ، معززة بشرائط فولاذية للنقل البحري لمسافات طويلة
الضمان: ضمان كامل لمدة 12 شهرًا يغطي الأنظمة الميكانيكية الأساسية (المؤخرة، علبة التروس، قنوات توجيه السرير)
الدعم التقني: دعم تقني مجاني مدى الحياة عن طريق البريد الإلكتروني أو مكالمة فيديو أو خدمة في الموقع (يتم فرض رسوم إضافية على الزيارات في الموقع)
تغطية التصدير: يتم تصديرها إلى أكثر من 30 دولة بما في ذلك ألمانيا وأستراليا والبرازيل والولايات المتحدة الأمريكية وأسواق جنوب شرق آسيا
وثائق الجمارك: توفير وثائق التصدير الكاملة، بما في ذلك شهادة CE والفاتورة التجارية وقائمة التعبئة ورسالة الشحن
الأسئلة الشائعة
السؤال: ما هو أقصى طول للدورة من CK6185Ex3000 الدوارة؟
الجواب: توفر لعبة CNC Lathe CK6185Ex3000 ذات السرير المسطح الكبير طول الدوران القصوى 2900 مم للقطعة الطويلة والقطعة.
س: هل هذا النموذج يدعم عمليات التصنيع المستمر للخدمات الثقيلة؟
ج: نعم ، يحتوي محول CNC السريع المتحرك الكبير CK6185Ex3000 على سرير صب متكامل ومركبة انزلاق موسعة للقطع الثقيلة المستقرة.
س: هل يمكنني ترقية نظام التحكم على CK6185Ex3000؟
ج: يتم توفير محرك التداول الرقمي الكبير CK6185Ex3000 مع معيار GSK 988TA ؛ أنظمة FANUC Oi-TF أو SIEMENS اختيارية.
